Переходы ТУ 3647-003-30334253-14

В корзину

Купить в 1 клик

ГОСТ 17380-01

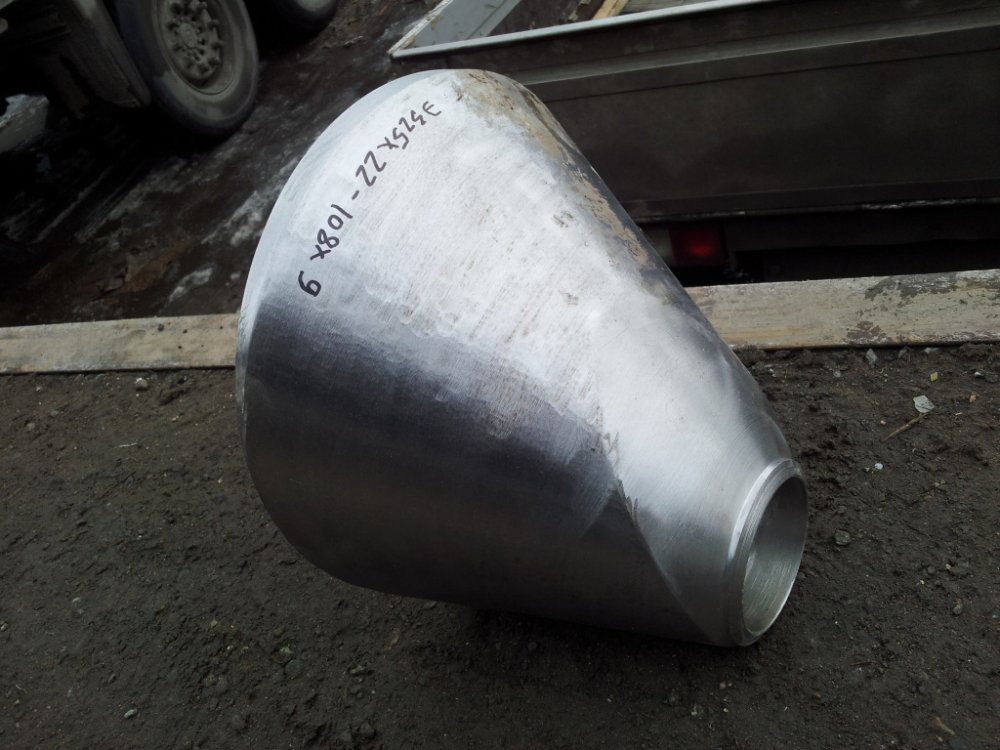

Переходы бесшовные концентрические и эксцентрические ТУ 3647-003-30334253-14

Подробности

Переходы бесшовные концентрические и эксцентрические

DN	D	T	D₁	T₁	L
DN	D	T	D₁	T₁	Концент- рические	Эксцент- рические
32	38	2	25	1,6	30	30
		3		3
		4		3
		2	32	2
		3		3
		4		4
40	45	2,5	25	1,6
		4		3
		5		3
		2,5	32	2
		4		4
		5		5
		2,5	38	2
		4		4
		5		5
50	57	3	25	1,6	45	45
		4		1,6
		5		3
		6		3
		3	32	2
		4		2
		5		3
		6		4
		3	38	2
		4		4
		5		4
		6		4
		3	45	2,5	60	60
		4		2,5
		5		4
		6		5
65	76	3	38	2	55	55
		3,5		2,5
		5		3
		6		3
		7		4
		3	45	2,5	70	70
		3,5		2,5
		5		4
		6		4
		7		5
		3	57	3
		3,5		3
		5		4
		6		5
		7		6
80	89	3,5	45	2,5	75	75
		6		4
		8		5
		3,5	57	3
		6		4
		8		5
		3,5	76	3,5
		6		5
		8		6
100	108	4	57	3	80	80
		6		4
		8		5
		9		6
		4	76	3,5
		6		5
		8		6
		9		7
		4	89	3,5
		6		6
		8		8
		9		8
	114	4	57	3
		6		4
		8		5
		9		6
		4	76	3,5
		6		5
		8		6
		9		7
		4	89	3,5
		6		6
		8		8
		9		8
125	133	4	57	3	100	100
		8		4
		10		5
		5	76	3,5
		8		5
		10		6
		4	89	3,5
		6		5
		8		6
		5	108	4
		8		6
		8		8
		10		9
		5	114	4
		8		6
		8		8
		10		9
150	159	4,5	57	3	75	130
		8		4
		10		5
		12		6
		4,5	76	3,5
		8		5
		10		6
		12		7
		4,5	89	3,5	130
		8		6
		10		8
		12		8
		4,5	108	4
		8		6
		10		8
		12		9
		4,5	114	4
		8		6
		10		8
		12		9
		4,5	133	4
		8		8
		10		10
		12		10
	168	4,5	57	3	75	130
		8		4
		10		5
		12		6
		4,5	76	3,5
		8		5
		10		6
		12		7
		4,5	89	3,5	130
		8		6
		10		8
		12		8
		4,5	108	4
		8		6
		10		8
		12		9
		4,5	114	4
		8		6
		10		8
		12		9
		4,5	133	4
		8		8
		10		10
		12		10
200	219	6	57	3	95	180
		10		4
		12		4
		14		5
		16		6
		6	76	3,5		140
		10		5
		12		5
		14		6
		16		7
		6	89	3,5
		10		5
		12		5
		14		6
		16		8
		6	108	4
		10		6
		12		8
		14		8
		16		9
		6	114	4
		10		6
		12		8
		14		8
		16		9
		6	133	4	140
		10		8
		12		8
		14		10
		16		10
		6	159	4,5
		10		8
		12		10
		14		12
		16		12
		6	168	4,5
		10		8
		12		10
		14		12
		16		12
250	273	7	108	4	140	180
		10		6
		12		8
		14		8
		16		9
		18		9
		7	114	4
		10		6
		12		8
		14		8
		16		9
		18		9
		7	133	4
		10		6
		12		8
		14		8
		16		10
		18		10
		7	159	4,5	180
		10		8
		12		10
		14		10
		16		12
		18		12
		7	168	4,5
		10		8
		12		10
		14		10
		16		12
		18		12
		7	219	6
		10		8
		12		10
		14		12
		16		14
		18		16
300	325	8	108	4	140	300
		10		4
		12		6
		14		6
		16		8
		18		8,5
		22		9
		8	114	4
		10		4
		12		6
		14		6
		16		8
		18		8
		22		9
		8	133	5		220
		10		6
		12		8
		14		8
		16		8
		18		10
		22		10
		8	159	4,5
		10		6
		12		8
		14		8
		16		10
		18		10
		22		12
		8	168	4
		10		6
		12		8
		14		8
		16		10
		18		10
		22		12
		8	219	7	180	180
		10		8
		12		10
		14		10
		16		12
		18		14
		22		16
		8	273	7
		10		10
		12		12
		14		12
		16		14
		18		16
		22		18
350	377	12	159	6	220	300
		16		8
		20		10
		24		12
		26		12
		12	168	6
		16		8
		20		10
		24		12
		26		12
		12	219	8		220
		16		10
		20		12
		24		14
		26		16
		10	273	7
		12		10
		14		12
		16		12
		20		16
		24		18
		26		18
		10	325	8
		12		10
		14		12
		16		16
		20		18
		24		22
		26		22
400	426	12	159	8	220	300
		16		10
		20		10
		22		10
		26		12
		28		12
		12	168	8
		16		10
		20		10
		22		10
		26		12
		28		12
		12	219	8
		16		10
		20		12
		22		12
		26		14
		28		16
		12	273	10		220
		16		12
		20		14
		22		14
		26		18
		28		18
		10	325	8
		12		10
		14
		16
		20
		22
		26
		28
		10	377
		12
		14
		16
		20
		22
		26
		28
500	530	12	325	10	300	300
		14		12
		16		12
		20		16
		22		20
		26		22
		12	377	10
		14		12
		16		12
		20		16
		22		20
		26		22
		12	426	10
		14		12
		16		16
		20		16
		22		20
		26		22
600	630	12	426	10	300	300
		14		12
		16		14
		20		16
		22		18
		26		22
		12	530	10
		14		12
		16		14
		20		16
		22		18
		26		22
700	720	12	426	10	350	350
		14		12
		16		14
		20		16
		22		18
		26		22
		12	530	10
		14		12
		16		14
		20		16
		22		18
		26		22

· Примеры условных обозначений:

- перехода концентрического, D = 325 мм, Т = 16 мм, D1 = 219 мм, Т1 = 10 мм из стали марки 09Г2С:

Переход К 325х16-219х10-09Г2С ТУ 3647-003-30334253– 2014

- перехода эксцентрического, D = 426 мм, Т = 16 мм D1 = 219 мм, Т1 = 10 из стали марки 20:

Переход Э 426х16-219х10 ТУ 3647-003-30334253– 2014

· По согласованию между потребителем (заказчиком) и изготовителем допускается изготавливать переходы других размеров.

Допускается изготовление переходов с увеличенной толщиной стенки Тв в зоне неторцевых сечений
