СТО ЦКТИ 720.20-2009
Тройники равнопроходные штампованные для паропроводов тепловых станций
СТО ЦКТИ 720.20-2009
Тройники равнопроходные штампованные для паропроводов тепловых станций
Взамен ОСТ 108.104.13-82
Область применения
Настоящий стандарт распространяется на равнопроходные штампованные тройники с вытянутой горловиной, изготавливаемые из труб или трубных заготовок стали марок 12Х1МФ по ТУ 14-3Р-55 и 15Х1М1Ф по ТУ 14-3Р-55, ТУ 1310-030-00212179-2007 или ТУ 3-923, для паропроводов тепловых станций с абсолютным давлением и температурой пара:
р = 13,73 МПа, t = 560 °С;
р = 13,73 МПа, t = 545 °С;
р = 13,73 МПа, t = 515 °С;
р = 4,02 МПа, t = 545 °С.

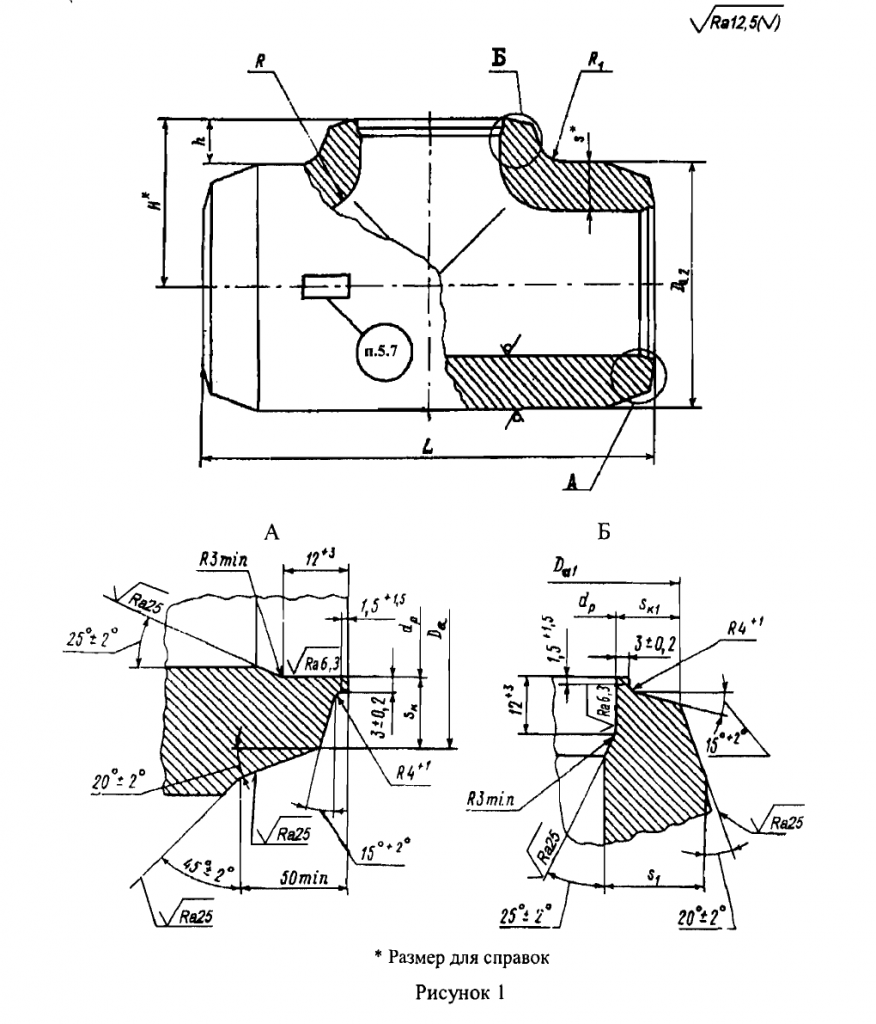

Конструкция и размеры1 Конструкция, размеры и материал тройников должны соответствовать указанным на рисунке 1 и в таблице 1.
2 Допускается изготовление тройников с разделкой под сварку по типу С4 и С5 в соответствии с СТО ЦКТИ 10.003.
Технические требования
1 Размеры высот H и h, радиусов R и R1 и толщины стенки sk1 могут быть по усмотрению предприятия-изготовителя изменены при соблюдении условий прочности.
2 Предельные отклонения наружного диаметра Dа2 не должны превышать ±2 %.
3 Размер s1* обеспечивается технологией изготовления.
4 Масса тройников, указанная в таблице 1, - расчетная, приведена для справки.
5 Остальные технические требования - по СТО ЦКТИ 10.003.
6 Пример условного обозначения тройника штампованного равнопроходного исполнения 04 с условным проходом Dу250:
ТРОЙНИК РАВНОПРОХОДНЫЙ 250 04 СТО ЦКТИ 720.20
