СТО ЦКТИ 720.23-2009
Тройники переходные кованые для паропроводов тепловых станций
СТО ЦКТИ 720.23-2009
Тройники переходные кованые для паропроводов тепловых станций
Взамен ОСТ 108.720.07-82
Область применения
Настоящий стандарт распространяется на кованые переходные тройники, изготавливаемые из поковки стали марки 15Х1М1Ф по гр. II Т ОСТ 108.030.113, для паропроводов тепловых станций с абсолютным давлением и температурой пара:
р = 25,01 МПа, t = 545 °С;
р = 13,73 МПа, t = 560 °C;
р = 13,73 МПа, t = 545 °С.
Конструкция и размеры

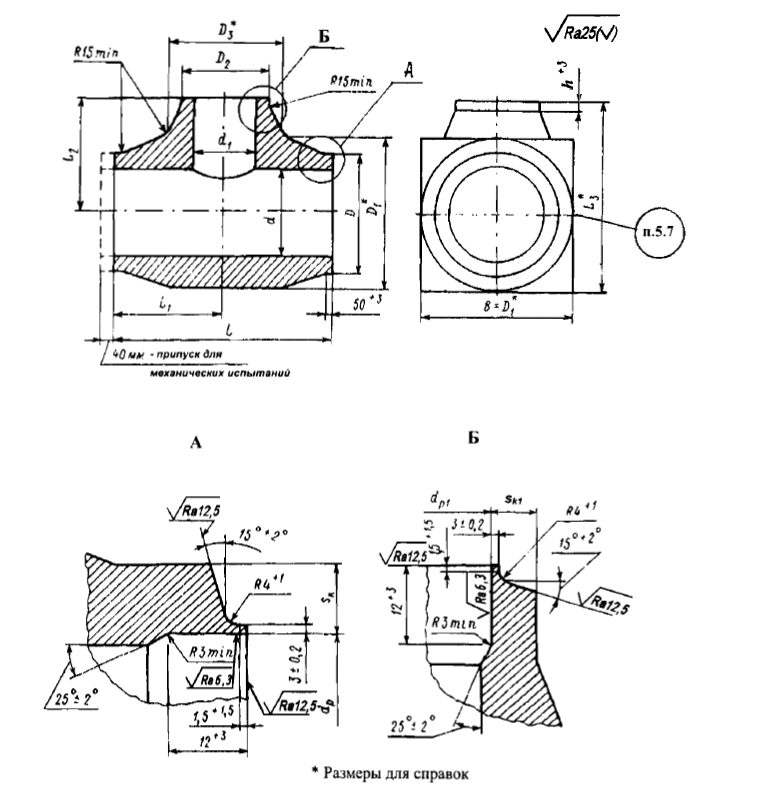

1 Конструкция и размеры тройников должны соответствовать указанным на рисунке 1 и в таблице 1.
2 Допускается изготовление тройников с разделкой под сварку по типу С4 и С5 в соответствии с СТО ЦКТИ 10.003.
Технические требования
1 Тройники поставляются только в составе блоков. К свободным концам должны быть приварены патрубки, предусмотренные в спецификации блока.
2 Механические испытания проводятся на тангенциальных образцах.
3 Масса тройников, указанная в таблице 1, - расчетная, приведена для справки.
4 Поковки группы II категории Т - по ОСТ 108.030.113.
5 Остальные технические требования - по СТО ЦКТИ 10.003.
6 Пример условного обозначения переходного кованого тройника исполнения 02 с условными проходами Dy225 и Dy1200:
ТРОЙНИК ПЕРЕХОДНЫЙ 225×200 02 СТО ЦКТИ 720.23
