СТО ЦКТИ 720.19-2009

СТО ЦКТИ 720.19-2009

ТРОЙНИКИ ПЕРЕХОДНЫЕ СВАРНЫЕ ДЛЯ ПАРОПРОВОДОВ ТЕПЛОВЫХ СТАНЦИЙ. КОНСТРУКЦИЯ И РАЗМЕРЫ


Взамен ОСТ 108.104.12-82 «Тройники сварные переходные для паропроводов ТЭС. Конструкция и размеры»


Область применения

Настоящий стандарт распространяется на переходные сварные тройники для паропроводов тепловых станций с абсолютным давлением пара р ~ 4,02 МПа и температурой t = 545°С.

Конструкция и размеры

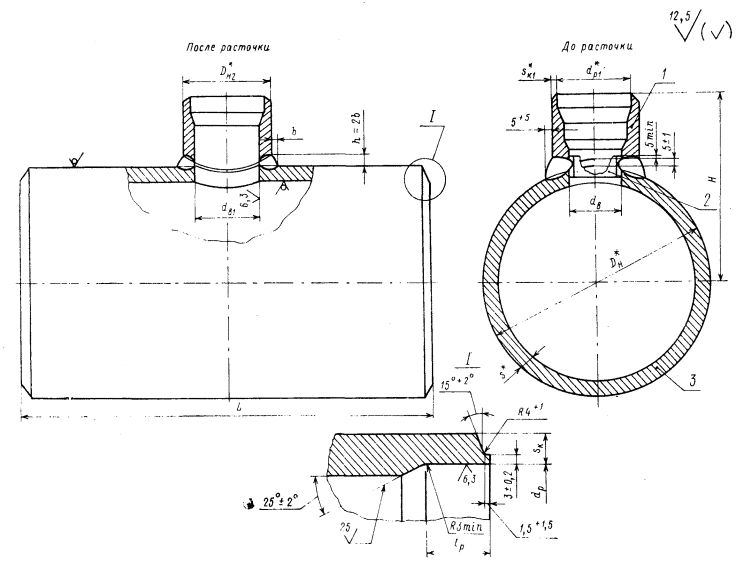

1  Конструкция и размеры тройников должны соответствовать указанным на рисунках 1 и 2 и в таблице 1.

2  Допускается изготовление корпусов тройников с разделкой под сварку по типу С4 и С5 в соответствии с СТО ЦКТИ 10.003.

Технические требования

1. Сварочные материалы - по СТО ЦКТИ 10.003. Нормы оценки качества сварного соединения - согласно требованиям ПБ 10-573 (Приложение 8).

2. После сварки штуцер (поз.1) растачивается напроход до диаметра d«i с целью удаления подкладного кольца и корня шва.

3. Материал корпуса (поз. 3) - смотри таблиц}' 2.

4. Масса наплавленного металла уточняется технологическим процессом. Масса тройников, указанная в таблице 1, - расчетная, приведена для справки.

5. Остальные технические требования - по СТО ЦКТИ 10.003.

6. Пример условного обозначения переходного сварного тройника исполнения 01 с условными проходами Dy400 и Dy/150:

ТРОЙНИК ПЕРЕХОДНЫЙ 400x150 01 СТО ЦКТИ 720.19
