СТО ЦКТИ 318.02-2009

СТО ЦКТИ 318.02-2009



ПЕРЕХОДЫ ОБЖАТЫЕ ДЛЯ ТРУБОПРОВОДОВ ПАРА И ГОРЯЧЕЙ ВОДЫ ТЕПЛОВЫХ СТАНЦИЙ



Взамен ОСТ 108.318.12-82, ОСТ 108.318.13-82, ОСТ 108.318.14-82, ОСТ 108.318.15-82



Область применения

Настоящий стандарт распространяется на обжатые переходы для трубопроводов пара и горячей воды (в том числе питательной воды) тепловых станций, изготавливаемые из труб по ТУ 14-3Р-55 или ТУ 1310-030-00212179.

Стандарт устанавливает конструкцию и основные размеры обжатьих переходов для трубопроводов 1, II и III категорий (по классификации «Правил устройства и безопасной эксплуатации трубопроводов пара и горячей воды») с абсолютным давлением и температурой среды:




р = 37,27 МПа, t = 280°C

р = 23,54 МПа, t = 250°C                   Категория I.4

р = 18,14 МПа, t = 215°C

Категория II.2



р = 3,92 МПа, t = 450°C                     Категория II.1

р = 7,45 МПа, t = 145°C

р = 4,31 МПа, t = 340°C

р = 3,92 МПа, t = 200°C                     Категория III.2





2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие нормативные документы:

ГОСТ 356-80 Арматура и детали трубопроводов. давления условные пробные и рабочие. Ряды

СТО ЦКТИ 10.003-2007 Трубопроводы пара и горячей воды тепловых станций. Общие технические требования к изготовлению

ТУ 14-3Р-55-2001 Трубы стальные бесшовньте для паровых котлов и трубопроводов. Технические условия

ТУ 1310-030-00212179-2007 Трубы бесшовньие горячедеформированньте механически обработанные из углеродистой и легированньих марок стали для трубопроводов ТЭС и АЭС. Технические условия

З Термины, определения и обозначения

3.1 В настоящем стандарте применяют следующие термины с соответствующими определениями:

3.1.1 переход: деталь, предназначенная для плавного изменения диаметра трубопровода.

3.1.2 исполнение: Совокупность особенностей деталей в размерах, материалах, технических требованиях, определяющих их технические характеристики и применяемость.

4 Конструкция и размеры

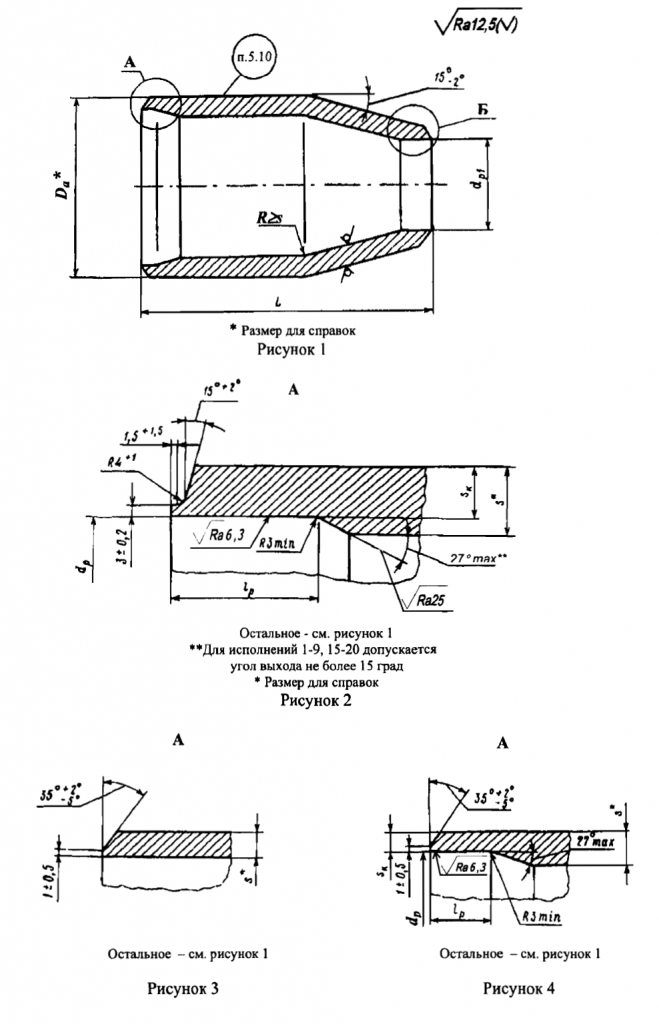

4.1 Конструкция, размеры и материал переходов должны соответствовать указанным на рисунках 1 - 6 и в таблицах 1 и 2.

4.2 Предельные отклонения наружного диаметра Dа и толщины стенки необжатого конца перехода - по ТУ 14-3Р-55 или ТУ 1310-030-00212179.

4.3 Допускается изготовление переходов с разделкой под сварку по типу С4 и С5 в соответствии с СТО ЦКТИ 10.003.

5 Технические требования

5.1 Технические требования к разделке подготовленных под сварку кромок перехода - по СТО ЦКТИ 10.003.

5.2 При длине обточки l1, превышающей 50 мм, допускается заканчивать обточку под углом 45°.

5.3 Рекомендуемый размер прямых участков l2 уточняется предприятием-изготовителем при разработке технологического процесса изготовления.

Допускается изготовление подкатанной части перехода и без прямых участков.

5.4 Расточку диаметром dp1допускается выполнять на длину не менее длины обжатой части перехода с выходом под углом 15° mах.

5.5 Масса переходов, указанная в таблицах 1 и 2, - расчетная, приведена для справки.

5.6 Маркировка и остальные технические требования по СТО ЦКТИ 10.003.

5.7 Исполнения, указанные в скобках, применять по согласованию с предприятием- изготовителем.

5.8 Переходы на параметры р  =  3,92 МПа, t  =  200 ℃, соответствующие ру  =  3,92 МПа при  =  200 °С, могут быть применены для трубопроводов с температурой стенки не более 400 °С при рабочем давлении в соответствии с ГОСТ 356.

5.9 Пример условного обозначения перехода исполнения 13 с условными проходами Dу225 и dу150:

ПЕРЕХОД 225×150 13 СТО ЦКТИ 318.02
