ТРОЙНИКИ ПЕРЕХОДНЫЕ С ОБЖАТИЕМ
ДЛЯ ТРУБОПРОВОДОВ ПАРА И ГОРЯЧЕЙ ВОДЫ ТЕПЛОВЫХ СТАНЦИЙ


Взамен ОСТ 108.104.05-82


Область применения

Настоящий стандарт распространяется на равнопроходные тройники с вытянутой горловиной и обжатыми концами, изготавливаемые из труб стали марки 20 по ТУ 14-3Р-55 для трубопроводов II и III категорий (по классификации «Правил устройства и безопасной эксплуатации трубопроводов пара и горячей воды») пара и горячей воды тепловых станций с абсолютным давлением и температурой среды:

р = 3,92 МПа, t = 450 °С

Категория II.1

р = 7,45 МПа, t = 145 °С


Категория II.2

р = 4,31 МПа, t = 340 °С

р = 3,92 МПа, t = 200 °С

Категория III.2



Конструкция и размеры

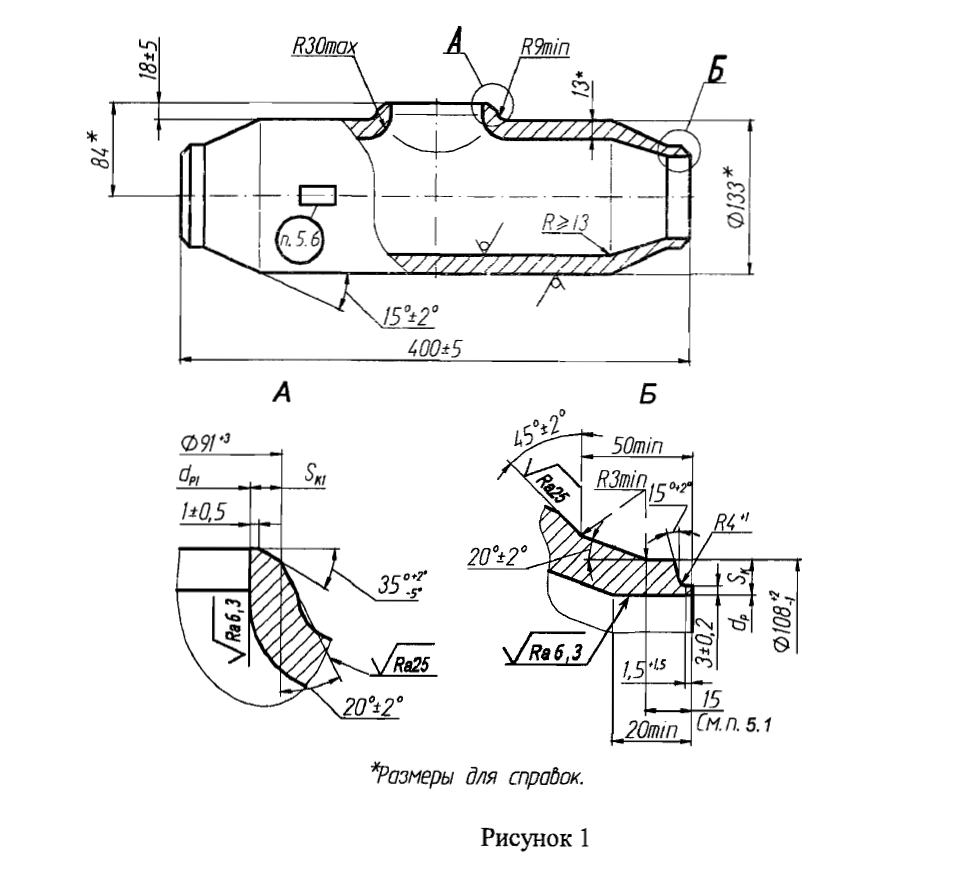

1 Конструкция и размеры тройников должны соответствовать указанным на рисунках 1 - 2 и в таблице 1.

2 Допускается изготовление тройников с разделкой под сварку по типу С4 и С5 в соответствии с СТО ЦКТИ 10.003.

Технические требования

1 Рекомендуемые размеры прямых участков подкатанной части уточняются предприятием-изготовителем при разработке технологического процесса изготовления тройника.

Допускается изготовление подкатанной части и без прямых участков.

2.Размеры радиусов сопряжения горловины с корпусом, высот и толщины стенки Sk1 могут быть изменены по усмотрению предприятия-изготовителя при соблюдении условий прочногсти

3 Масса тройников – 16,1 кг, - расчетная, приведена для справки.

4 Остальные технические требования - по СТО ЦКТИ 10.003.

5 Пример условного обозначения равнопроходного тройника исполнения 02 с условным проходом Dу 100:и Dу 80


ТРОЙНИК ПЕРЕХОДНЫЙ 100х80  02 СТО ЦКТИ 720.07
