ТРОЙНИКИ РАВНОПРХОДНЫЕ СВАРНЫЕ С ОБЖАТИЕМ ДЛЯ ПАРОПРОВОДОВ ТЕПЛОВЫХ СТАНЦИЙ


Взамен ОСТ 108.104.10-82


Область применения

Настоящий стандарт распространяется на равнопроходные сварные тройники с обжатием для паропроводов тепловых станций с абсолютным давлением и температурой пара:

р = 25,01 МПа, t = 545 °С;

р = 13,73 МПа, t = 560 °С;

р = 13,73 МПа, t = 545 °C.

Конструкция и размеры

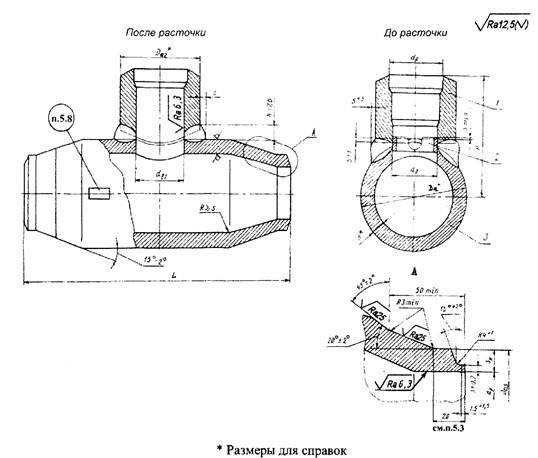

1 Конструкция и размеры тройников должны соответствовать указанным на рисунке 1 и в таблицах 1 и 2.

2 Допускается изготовление корпусов тройников с разделкой под сварку по типу С4 и С5 в соответствии с СТО ЦКТИ 10.003.

Технические требования

1 Сварочные материалы - по СТО ЦКТИ 10.003. Нормы оценки качества сварного соединения - согласно требованиям ПБ 10-573 (Приложение 8).

2 После сварки штуцер (поз. 1) растачивается напроход до диаметра dв1 с целью удаления подкладного кольца и корня шва.

3 Рекомендуемый размер прямого участка подкатанной части уточняется при разработке технологического процесса изготовления тройника.

Допускается изготовление подкатанной части без прямых участков.

4 Масса наплавленного металла уточняется технологическим процессом.

Масса тройников, указанная в таблице 1, - расчетная, приведена для справки.

5 Остальные технические требования - по СТО ЦКТИ 10.003.

6 Исполнение, указанное в скобках, применять по согласованию с предприятием-изготовителем.

7 Пример условного обозначения равнопроходного сварного тройника исполнения 02 с условным проходом Dу100:


ТРОЙНИК РАВНОПРОХОДНЫЙ 100 02 СТО ЦКТИ 720.17
