ТРОЙНИКИ ПЕРЕХОДНЫЕ СВАРНЫЕ ДЛЯ ТРУБОПРОВОДОВ ПАРА И ГОРЯЧЕЙ ВОДЫ ТЕПЛОВЫХ СТАНЦИЙ

Взамен ОСТ 108.104.02-82

Область применения
Настоящий стандарт распространяется на переходные сварные тройники для трубопроводов пара и горячей воды I и II категорий (по классификации «Правил устройства и безопасной эксплуатации трубопроводов пара и горячей воды») с абсолютным давлением и температурой среды:
р = 37,27 МПа, t = 280°С
р = 23,54 МПа, t = 250°С Категория I.4
р = 23,54 МПа, t = 215°С
р = 18,14 МПа, t = 215°С
р = 4,31 МПа, t = 340 °С Категория II.2
р = 3,92 МПа, t = 200 °С Категория III.2
Конструкция и размеры

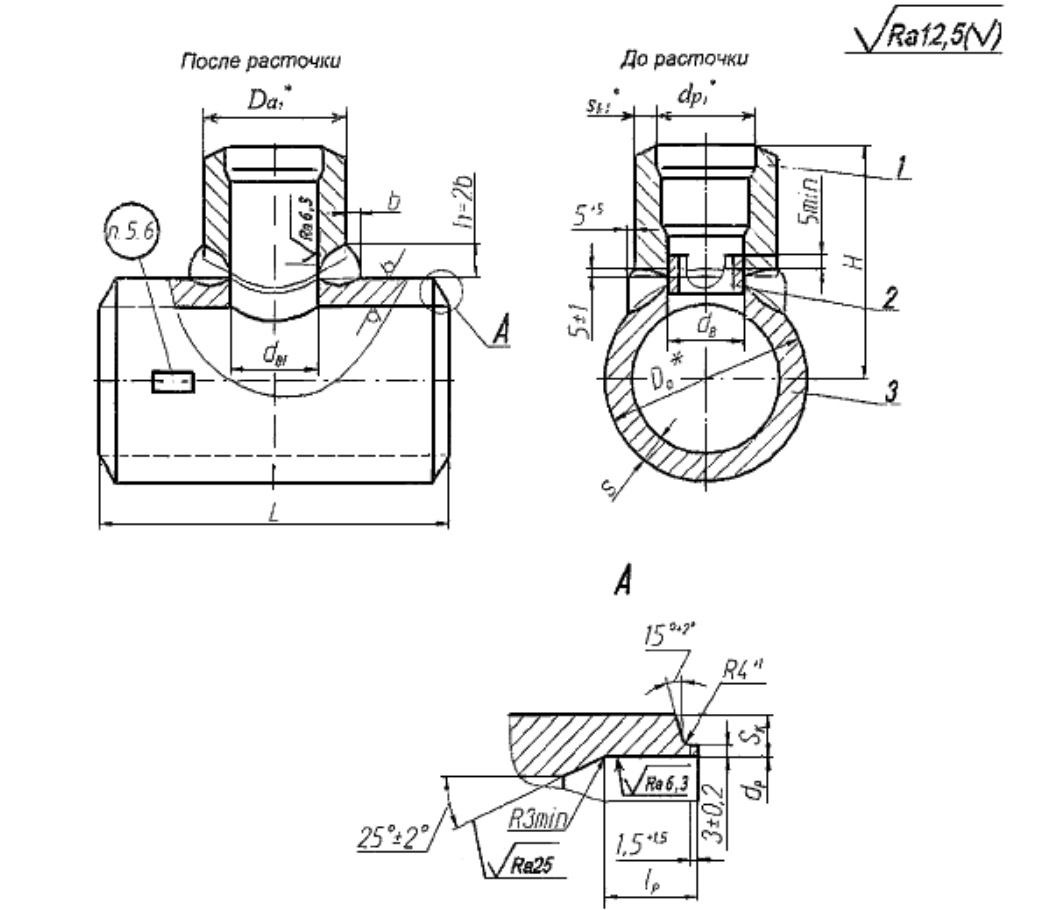

1 Конструкция и размеры тройников должны соответствовать указанным на рисунке 1 и в таблицах 1 и 2.
2 Допускается изготовление корпусов тройников с разделкой под сварку по типу С4 и С5 в соответствии с СТО ЦКТИ 10.003.
Технические требования
1 Сварочные материалы - по СТО ЦКТИ 10.003. Нормы оценки качества сварного соединения - согласно требованиям ПБ 10-573 (Приложение 8).
2 После сварки штуцер (поз. 1) растачивается напроход до диаметра dв1 с целью удаления подкладного кольца и корня шва.
3 Масса наплавленного металла уточняется технологическим процессом.
Масса тройников, указанная в таблице 1, - расчетная, приведена для справки.
4 Остальные технические требования - по СТО ЦКТИ 10.003.
5 Пример условного обозначения переходного сварного тройника исполнения 14 с условными проходами Dу600 и Dу1200:

ТРОИНИК ПЕРЕХОДНЫИ 600×200 14 СТО ЦКТИ 720.04
