СТО ЦКТИ 720.05-2009

ТРОЙНИКИ ПЕРЕХОДНЫЕ СВАРНЫЕ ДЛЯ ТРУБОПРОВОДОВ ПИТАТЕЛЬНОЙ ВОДЫ ТЕПЛОВЫХ СТАНЦИЙ

Область применения

Настоящий стандарт распространяется на переходные сварные тройники для трубопроводов I категории питательной воды (по классификации «Правил устройства и безопасной эксплуатации трубопроводов пара и горячей воды») тепловых станций с абсолютным давлением и температурой воды:

р = 37,27 МПа, t = 280 ℃

р = 23,54 МПа, t = 250 ℃

р = 23,54 МПа, t = 215 ℃

р = 18,54 МПа, t = 215 ℃

Конструкция и размеры

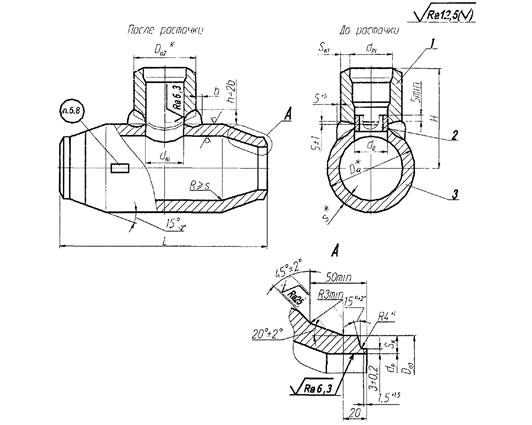

1 Конструкция и размеры тройников должны соответствовать указанным на рисунке 1 и в таблице 1.

2 Допускается изготовление корпусов тройников с разделкой под сварку по типу С4 и С5 в соответствии с СТО ЦКТИ 10.003.

Технические требования

1 Сварочные материалы - по СТО ЦКТИ 10.003. Нормы оценки качества сварных соединений - согласно требованиям ПБ 10-573 (Приложение 8).

2 После сварки штуцер (поз. 1) растачивается напроход до диаметра da1 с целью удаления подкладного кольца и корня шва.

3 Масса наплавленного металла уточняется технологическим процессом.

Масса тройников, указанная в таблице 1, - расчетная, приведена для справки.

4 Остальные технические требования - по СТО ЦКТИ 10.003.

5 Проточку подкатанных концов диаметром dp допускается выполнять на длину не менее длины обжатой части тройника с выходом под углом (25 ± 2)°.

6 Рекомендуемый размер прямого участка уточвяется предприятием-изготовителем при разработке технологического процесса. допускается изготовление подкатанной части без прямых участков.

7 Пример условного обозначения переходного сварного тройника исполнения 02 с условными проходами Dу225 и Dу1 175:

ТРОЙНИК ПЕРЕХОДНЫЙ 225×175 02 СТО ЦКТИ 720.05
