ТРОЙНИКИ ПЕРЕХОДНЫЕ С ОБЖАТИЕМ
ДЛЯ ТРУБОПРОВОДОВ ПАРА И ГОРЯЧЕЙ ВОДЫ ТЕПЛОВЫХ СТАНЦИЙ
Взамен ОСТ 108.104.05-82
Область применения
Настоящий стандарт распространяется на равнопроходные тройники с вытянутой горловиной и обжатыми концами, изготавливаемые из труб стали марки 20 по ТУ 14-3Р-55 для трубопроводов II и III категорий (по классификации «Правил устройства и безопасной эксплуатации трубопроводов пара и горячей воды») пара и горячей воды тепловых станций с абсолютным давлением и температурой среды:
|
р = 3,92 МПа, t = 450 °С |
|
Категория II.1 |
|
р = 7,45 МПа, t = 145 °С |
|
Категория II.2 |
|
р = 4,31 МПа, t = 340 °С |
||
|
р = 3,92 МПа, t = 200 °С |
|
Категория III.2 |
Конструкция и размеры

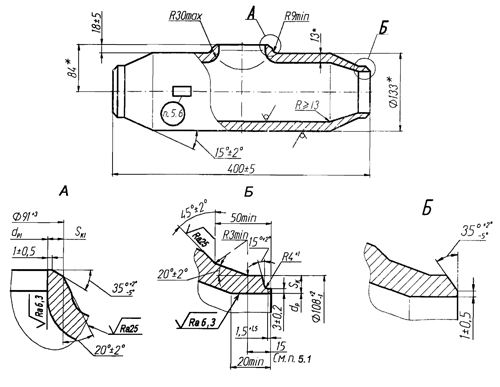

1 Конструкция и размеры тройников должны соответствовать указанным на рисунках 1 - 2 и в таблице 1.
2 Допускается изготовление тройников с разделкой под сварку по типу С4 и С5 в соответствии с СТО ЦКТИ 10.003.
Технические требования
1 Рекомендуемые размеры прямых участков подкатанной части уточняются предприятием-изготовителем при разработке технологического процесса изготовления тройника.
Допускается изготовление подкатанной части и без прямых участков.
2.Размеры радиусов сопряжения горловины с корпусом, высот и толщины стенки Sk1 могут быть изменены по усмотрению предприятия-изготовителя при соблюдении условий прочногсти
3 Масса тройников – 16,1 кг, - расчетная, приведена для справки.
4 Остальные технические требования - по СТО ЦКТИ 10.003.
5 Пример условного обозначения равнопроходного тройника исполнения 02 с условным проходом Dу 100:и Dу 80
ТРОЙНИК ПЕРЕХОДНЫЙ 100х80 02 СТО ЦКТИ 720.07
