СТО ЦКТИ 720.01-2009

СТО ЦКТИ 720.01-2009

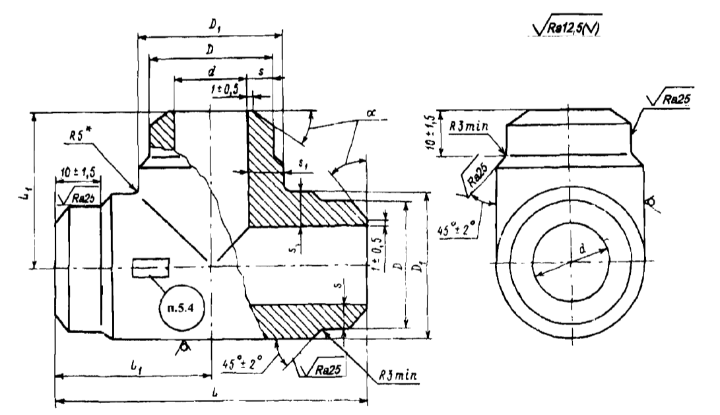

ТРОЙНИКИ РАВНОПРОХОДНЫЕ ШТАМПОВАННЫЕ
ДЛЯ ТРУБОПРОВОДОВ
ПИТАТЕЛЬНОЙ ВОДЫ ТЕПЛОВЫХ СТАНЦИЙ
Взамен ОСТ 108.720.01-82
Настоящий стандарт распространяется на равнопроходные штампованные тройники, изготавливаемые из поковки стали
марки 20 группы II категории Т по ОСТ 108.030.113, для трубопроводов питательной воды тепловых станций с
абсолютным давлением и температурой воды:
р = 37,27 МПа, t = 280°С
р = 23,54 МПа, t = 250°С
р = 18,14 МПа, t = 215°С
р = 7,45 МПа, t = 145°С
р - 3,92 МПа, t = 450°С
р = 4,31 МПа, t = 340°C
р = 3,92 МПа, t = 200°С
Технические требования
1 Поковки группы II категории Т - по ОСТ 108.030.113, остальные технические требования - по СТО ЦКТИ 10.003 и
ОСТ 108.030.113.
2 Масса тройников, указанная в таблице 1, - расчетная, приведена для справки.
3 Пример условного обозначения равнопроходного штампованного тройника исполнения 02 с условным проходом
Dy20:
ТРОЙНИК РАВНОПРОХОДНЫЙ 20 02 СТО ЦКТИ 720.01
