СТО ЦКТИ 720.08-2009
СТО ЦКТИ 720.08-2009
ТРОЙНИКИ ПЕРЕХОДНЫЕ С ВЫТЯНУТОЙ ГОРЛОВИНОЙ ДЛЯ ТРУБОПРОВОДОВ ПАРА И ГОРЯЧЕЙ ВОДЫ ТЕПЛОВЫХ СТАНЦИЙ
Взамен ОСТ 108.104.06-82
Область применения
Настоящий стандарт распространяется на переходные тройники с вытянутой горловиной, изготавливаемые из труб стали марок 15ГС (для исполнений 33 и 34) и 20 для остальных исполнений по ТУ 14-3Р-55 или ТУ 1310-030-00212179, для трубопроводов II и III категорий (по классификации «Правил устройства и безопасной эксплуатации трубопроводов пара и горячей воды») пара и горячей воды тепловых станций с абсолютным давлением и температурой среды:
|
р = 3,92 МПа, t = 450 °С |
|
Категория II.1 |
|
р = 7, 45 МПа, t = 145 °С |
|
Категория II.2 |
|
р = 4,31 МПа, t = 340 °С |
||
|
р = 3,92 МПа, t = 200 °С |
|
Категория III.2 |
Допускается изготовление тройников с разделкой под сварку по типу С4 и С5 в соответствии с СТО ЦКТИ 10.003.
Технические требования
1 Предельные отклонения толщины стенки s - по ТУ 14-3Р-55.

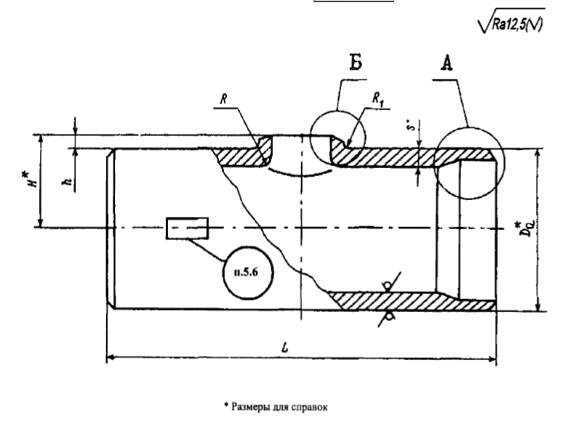

2 Размеры высот H и h, радиусов R и R1 и толщины стенки sk1 могут быть по усмотрению предприятия-изготовителя изменены при соблюдении условий прочности.
3 Масса тройников, указанная в таблице 1, - расчетная, приведена для справки.
4 Остальные технические требования - по СТО ЦКТИ 10.003.
5 Пример условного обозначения тройника переходного исполнения 12 с условными проходами Dy 150 и Dy1 100
