ТРОЙНИКИ ПЕРЕХОДНЫЕ ШТАМПОВАННЫЕ
ДЛЯ ТРУБОПРОВОДОВ ПАРА И ГОРЯЧЕЙ ВОДЫ
ТЕПЛОВЫХ СТАНЦИЙ
Взамен ОСТ 108.104.16-82
Область применения
Настоящий стандарт распространяется на переходные штампованные тройники с вытянутой горловиной, изготавливаемые из труб стали марок 20 и 15ГС по ТУ 14-3Р-55 или ТУ 1310-030-00212179 и 15ГС по ТУ 1310-030-00212179, для трубопроводов пара и горячей воды тепловых станций I, II и III категорий (по классификации «Правил устройства и безопасной эксплуатации трубопроводов пара и горячей воды») с абсолютным давлением и температурой среды:
|
р = 23,54 МПа, t = 250 °С |
|
Категория I.4 |
|
р = 18,14 МПа, t = 215 °C |
||
|
р = 4,31 МПа, t = 340 °С |
|
Категория II.2 |
|
р = 3,92 МПа, t = 200 °С |
|
Категория III.2 |
Конструкция и размеры

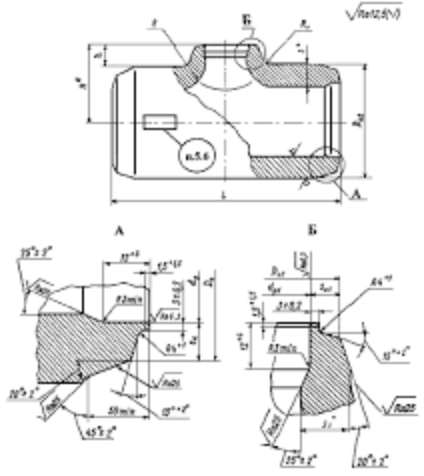

1 Конструкция, размеры и материал тройников должны соответствовать указанным на рисунке 1 и в таблице 1.
2 Допускается изготовление тройников с разделкой под сварку по типу С4 и С5 в соответствии с СТО ЦКТИ 10.003.
Технические требования
1 Размеры высот Н и h, радиусов R и R1 и толщины стенки ski могут быть по усмотрению предприятия-изготовителя изменены при соблюдении условий прочности.
2 Исполнение 14 разрешается изготавливать из поковки Ø 750×60 мм сталей марок 15ГС, 16ГС по ОСТ 108.030.113, гр. II Т. Предельные отклонения наружного диаметра Da2 не должны превышать ±2 %.
3 Масса тройников, указанная в таблице 1, - расчетная, приведена для справки.
4 Остальные технические требования - по СТО ЦКТИ 10.003.
