СТО ЦКТИ 720.15-2009

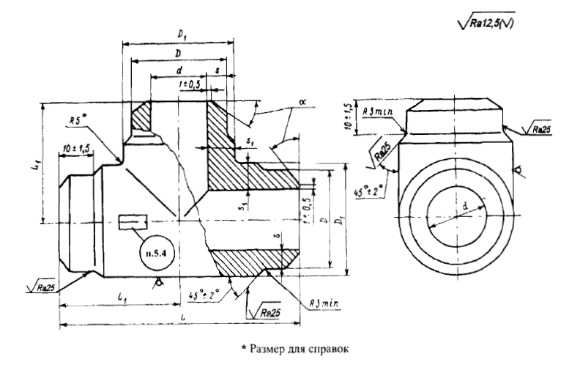

ТРОЙНИКИ РАВНОПРОХОДНЫЕ ШТАМПОВАННЫЕ

ДЛЯ ПАРОПРОВОДОВ ТЕПЛОВЫХ СТАНЦИЙ

Область применения

Настоящий стандарт распространяется на равнопроходные штампованные тройники, изготавливаемые из поковок стали марки 12Х1МФ группы II категории Т по ОСТ 108.030.113, для паропроводов тепловых станций с абсолютным давлением и температурой пара:

р = 25,01 МПа, t = 545 °С,

р = 13,73 МПа, t = 560 °С,

р = 13,73 МПа, t = 545 °С,

р = 13,73 МПа, t = 515 °С,

р = 4,02 МПа, t = 545 °С.

Технические требования

1 Масса тройников, указанная в таблице 1, - расчетная, приведена для справки.

2 Поковки группы II категории Т - по ОСТ 108.030.113. Остальные технические требования - по СТО ЦКТИ 10.003.

Допускается изготовление тройников исполнений 01 ÷ 06 из поковок стали марки 15Х1М1Ф по ТУ 14-1-1529 по размерам, указанным в таблице 1.
