Область применения
Настоящий стандарт распространяется на обжатые переходы, изготавливаемые для паропроводов тепловых станций из труб сталей марок I2ХIМФ и I5ХIМIФ по ТУ 14-3Р-55 или ТУ 1310-030-00212179, а исполнений 17, 18, 48 и 49 - по ТУ 3-923 или ТУ 1310-030- 00212179.
Стандарт устанавливает конструкцию и основные размеры обжатых переходов для паропроводов I категории (по классификации «Правил устройства и безопасной эксплуатации трубопроводов пара и горячей воды») тепловых станций с абсолютным давлением и температурой пара:
р = 25,01 МПа, t = 545 ℃
р = 13,73 МПа, t = 560 ℃
р = 13.73 МПа, t = 545 ℃
р = 13.73МПа, t = 515 ℃
р = 4.02 МПа, t = 545 ℃
Конструкция и размеры

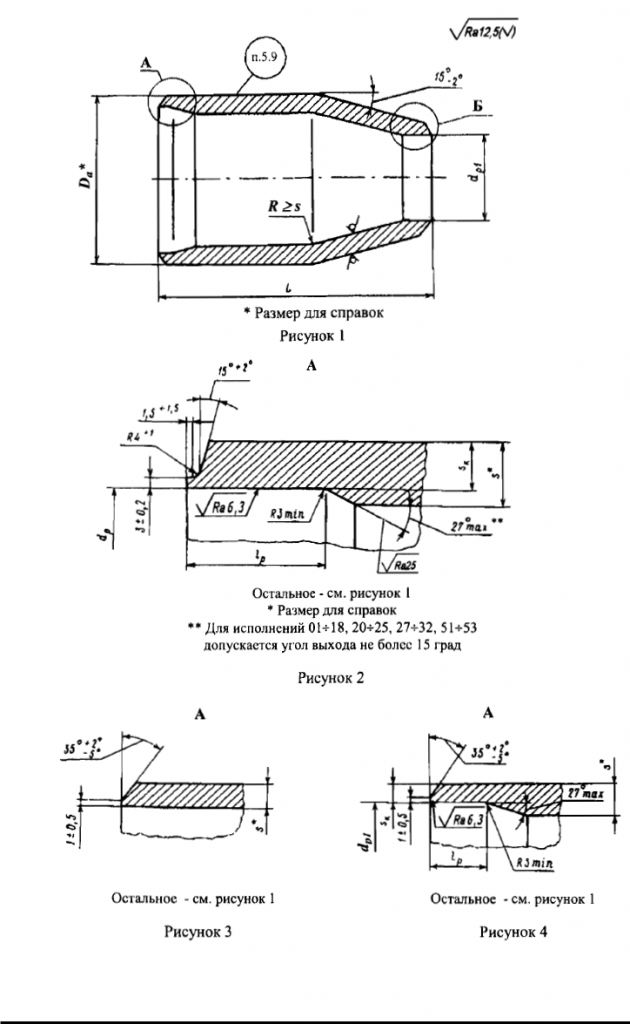

1 Конструкция, основные размеры и материал переходов должны соответствовать указанным на рисунках 1 - 6 и в таблице 1.
2 Предельные отклонения наружного диаметра Da и толщины стенки s необжатого конца перехода - по ТУ 14-3Р-55, ТУ 1310-030-00212179 или ТУ 3-923.
3 допускается изготовление переходов с разделкой под сварку по типу С4 и С5 в соответствии с СТО ЦКТИ 10.003.
Технические требования
1 Технические требования к разделке подготовленных под сварку кромок перехода - по СТО ЦКТИ 10.003.
2 При длине обточки l1, превышающей 50 мм, допускается заканчивать обточку под углом 45°.
3 Рекомендуемый размер прямых участков l2 уточняется предприятием-изготовителем при разработке технологического процесса изготовления.
Допускается изготовление подкатанной части перехода и без прямых участков.
4. Исполнения. указанные в скобках, применять по согласованию с предприятием- изготовителем.
5 Расточку диаметром dp1 допускается выполнять на длину не менее длины обжатой части перехода с выходом под углом 15° mах.
6 Масса переходов, указанная в таблице 1, - расчетная, приведена для справки.
7 Маркировка и остальные технические требования - по СТО ЦКТИ 10.003.
8 Пример условного обозначения перехода исполнения 02 с условными проходами Dу100 и dу65:
