ПЕРЕХОДЫ ШТАМПОВАННЫЕ ДЛЯ ТРУБОПРОВОДОВ ПАРА ТЕПЛОВЫХ СТАНЦИЙ


Взамен ОСТ 108.318.16-82, ОСТ 108.318.17-82


Область применения

Настоящий стандарт распространяется на штампованные переходы, изготавливаемые из листовой стали марки I6ГС категории 17 по ГОСТ 5520 для трубопроводов пара тепловых станций с абсолютным давлением р = 4,31 МПа и температурой t = 340 ℃.

Конструкция и размеры

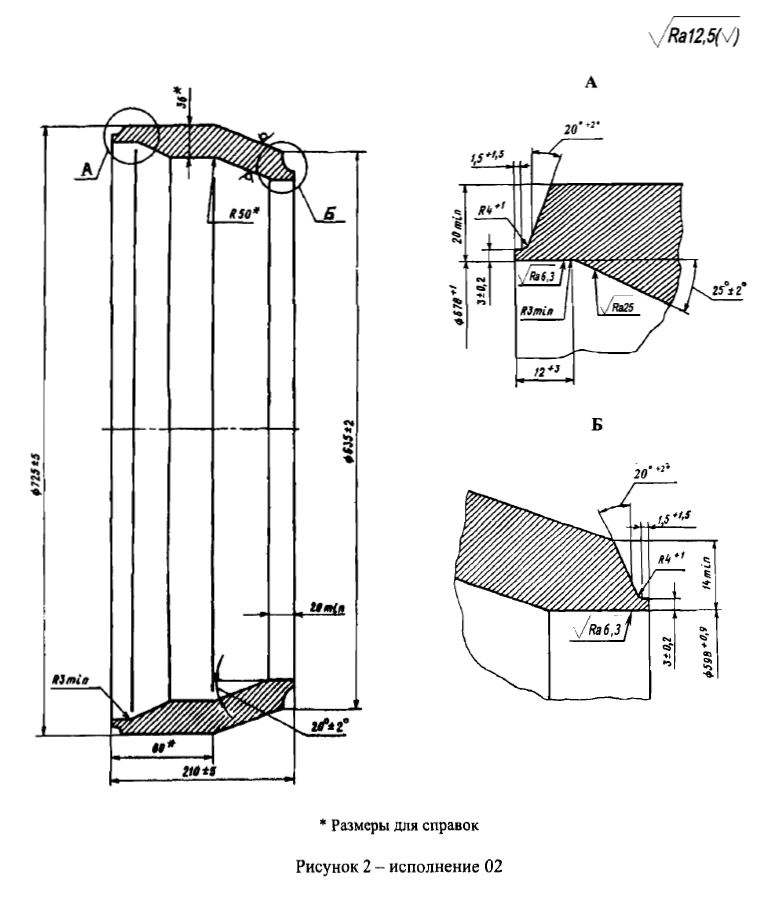

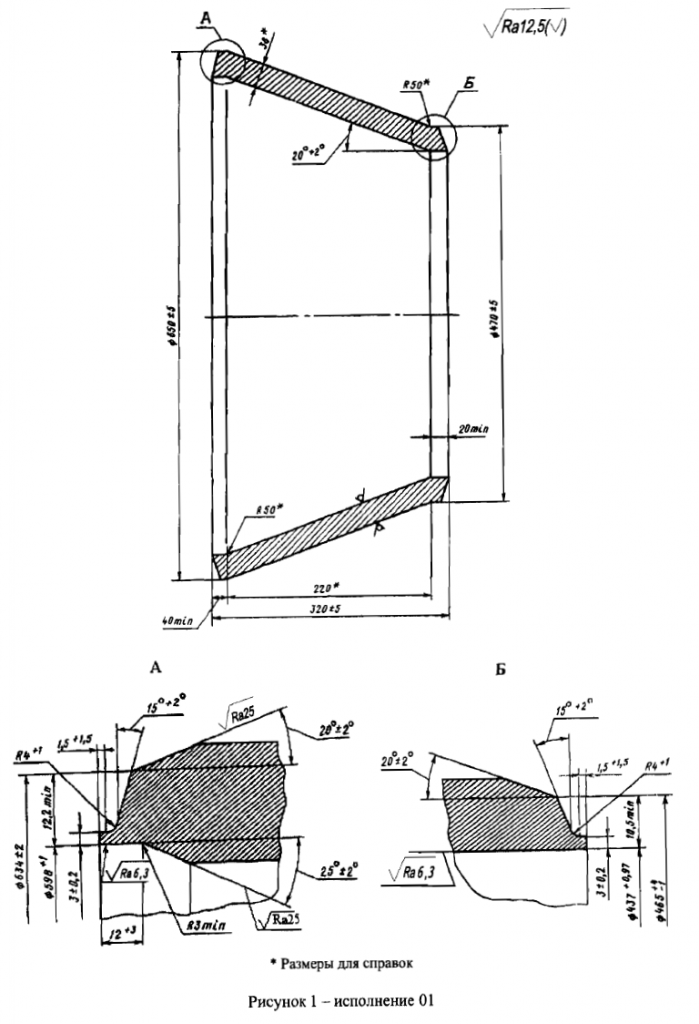

Конструкция и размеры переходов должны соответствовать указанным на рисунках 1 и 2.

Технические требования

1 Масса перехода исполнения 01 - 140 кг, исполнения 02 - 120 кг (расчетная).

2 Маркировка и остальные технические требования - по СТО ЦКТИ 10.003.

3 Пример условного обозначения перехода с условными проходами Dу600 и dу500:


ПЕРЕХОД ШТАМПОВАННЫЙ 600×450 01 СТО ЦКТИ 318.03
