      СТО ЦКТИ 720.04-2009

      Главная
      —
      Продукция
      СТО ЦКТИ 720.04-2009


      ТРОЙНИКИ ПЕРЕХОДНЫЕ СВАРНЫЕ ДЛЯ ТРУБОПРОВОДОВ ПАРА И ГОРЯЧЕЙ ВОДЫ ТЕПЛОВЫХ СТАНЦИЙ


      Взамен ОСТ 108.104.02-82


      Область применения

      Настоящий стандарт распространяется на переходные сварные тройники для трубопроводов пара и горячей воды I и II категорий (по классификации «Правил устройства и безопасной эксплуатации трубопроводов пара и горячей воды») с абсолютным давлением и температурой среды:

      р = 37,27 МПа, t = 280°С

      р = 23,54 МПа, t = 250°С      Категория I.4

      р = 23,54 МПа, t = 215°С

      р = 18,14 МПа, t = 215°С

      р = 4,31 МПа, t = 340 °С         Категория II.2

      р = 3,92 МПа, t = 200 °С         Категория III.2

      Конструкция и размеры

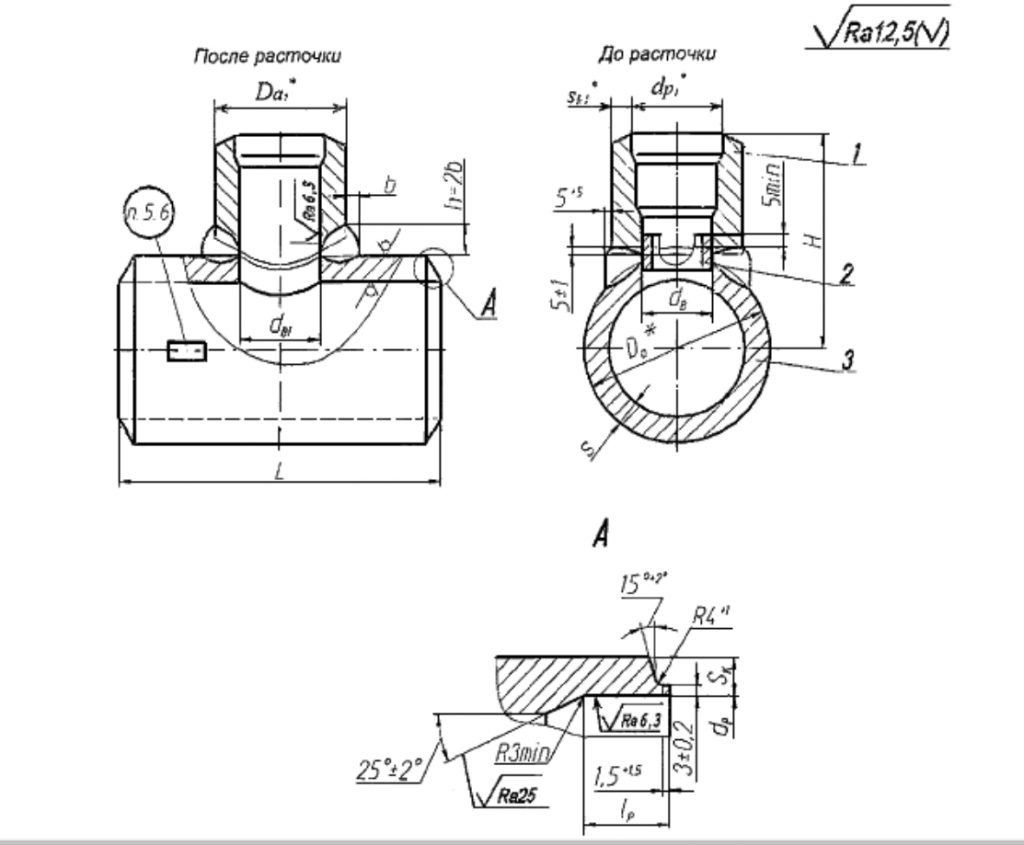

      1 Конструкция и размеры тройников должны соответствовать указанным на рисунке 1 и в таблицах 1 и 2.

      2 Допускается изготовление корпусов тройников с разделкой под сварку по типу С4 и С5 в соответствии с СТО ЦКТИ 10.003.

      Технические требования

      1 Сварочные материалы - по СТО ЦКТИ 10.003. Нормы оценки качества сварного соединения - согласно требованиям ПБ 10-573 (Приложение 8).

      2 После сварки штуцер (поз. 1) растачивается напроход до диаметра dв1 с целью удаления подкладного кольца и корня шва.

      3 Масса наплавленного металла уточняется технологическим процессом.

      Масса тройников, указанная в таблице 1, - расчетная, приведена для справки.

      4 Остальные технические требования - по СТО ЦКТИ 10.003.

      5 Пример условного обозначения переходного сварного тройника исполнения 14 с условными проходами Dу600 и Dу1200:


      ТРОИНИК ПЕРЕХОДНЫИ 600×200 14 СТО ЦКТИ 720.04

      СТО ЦКТИ 720.04-2009
