ТРОЙНИКИ РАВНОПРХОДНЫЕ ШТАМПОВАННЫЕ С ОБЖАТИЕМ ДЛЯ ПАРОПРОВОДОВ ТЕПЛОВЫХ СТАНЦИЙ


Взамен ОСТ 108.104.15-82


Область применения

Настоящий стандарт распространяется на штампованные равнопроходные тройники с вытянутой горловиной и обжатыми концами, изготавливаемые из труб или трубных заготовок из стали марки 12Х1МФ и 15Х1М1Ф по ТУ 14-3Р-55 или ТУ 1310-030-00212179, для паропроводов тепловых станций с абсолютным давлением и температурой пара:

р = 13,73 МПа, t = 560 °С;

р = 13,73 МПа, t = 545 °C;

р = 13,73 МПа, t = 515 °С;

р = 4,02 МПа, t = 545 °С.

Конструкция и размеры

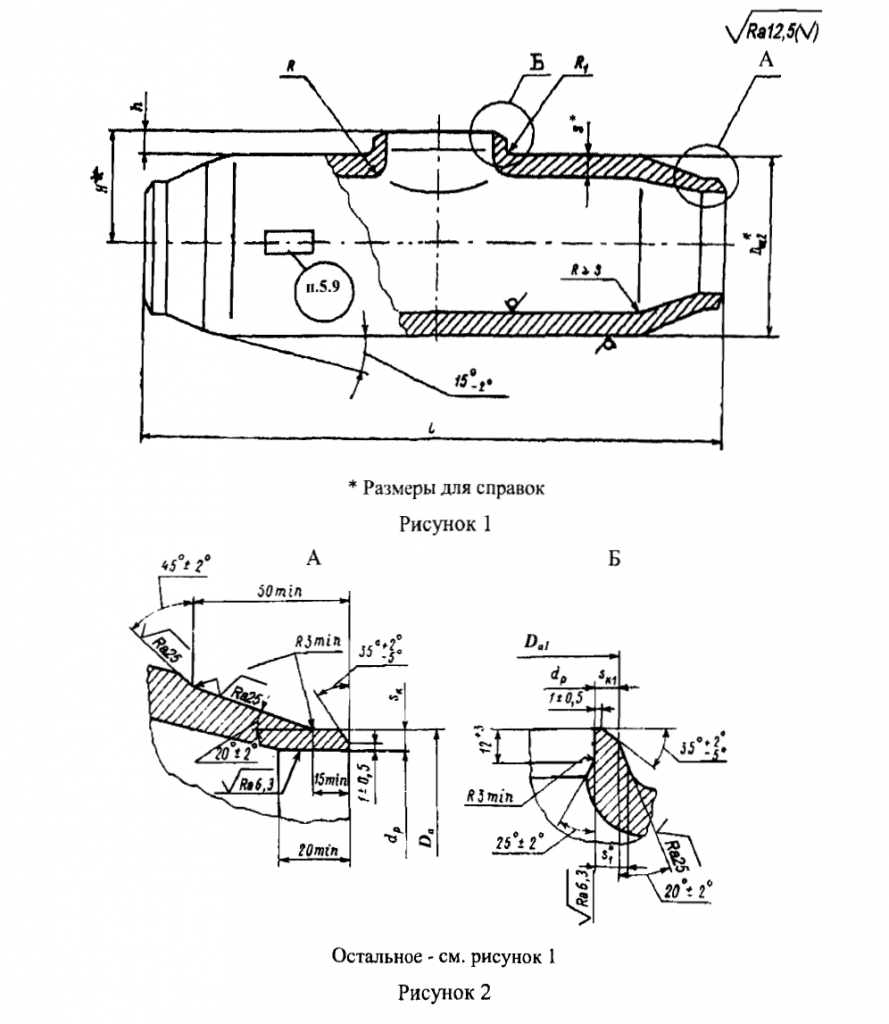

1 Конструкция, размеры и материал тройников должны соответствовать указанным на рисунках 1 - 3 и в таблице 1.

2 Допускается изготовление тройников с разделкой под сварку по типу С4 и С5 в соответствии с СТО ЦКТИ 10.003.

Технические требования

1 Рекомендуемые размеры прямых участков подкатанной части уточняются при разработке технологического процесса. Допускается изготовление подкатанной части и без прямых участков.

2 Размеры высот H и h, радиусов R и R1 и толщины стенки sk1 могут быть изменены по усмотрению предприятия-изготовителя при соблюдении условий прочности.

3 Предельные отклонения наружного диаметра Da2 не должны превышать ±2 %.

4 Размер s1* обеспечивается технологией изготовления.

5 Проточку подкатанных концов диаметром dp допускается выполнять на длину не менее длины обжатой части тройника с выходом под углом (25 ± 2)°.

6 Масса тройников, указанная в таблице 1, - расчетная, приведена для справки.

7 Остальные технические требования - по СТО ЦКТИ 10.003.

8 Пример условного обозначения тройника штампованного равнопроходного исполнения 02 с условным проходом Dy175:

ТРОЙНИК РАВНОПРОХОДНЫЙ 175 02 СТО ЦКТИ 720.22
